Электромагнитный пневмораспределитель cерии РЭПВ-32 3-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем Особенности:
Версия: 2023-11-17-ЛВС
- Моностабильные распределители управляются при помощи катушки, возврат за счет пружины
Параметр | Значение | |||
Тип распределителя | 3/2, нормально закрытый
| |||
Рабочая среда
| Очищенный воздух (тонкость очистки 40 мкм)
| |||
Проходное сечение | ⅛"
| ¼" | ⅜" | ½" |
Присоединение | G⅛"
| G¼" | G⅜" | G½" |
Пропускная способность (при давлении 0,6 МПа)
| 850 л/мин
| 1500 л/мин
| 2250 л/мин | 3200 л/мин |
Рабочее давление | 0,15…0,8 МПа | |||
Максимальное давление
| 1,2 МПа
| |||
Питание
| ~220 В, ~110 В, ~24 В
=24 В, =12 В | |||
Допуск по напряжению
| ±10% | |||
Катушка | КС-18 | КС-28
ASEx580 (взрывозащищенная) | ||
Потребляемая мощность катушки | ~3,5 ВА/=3 Вт | КС-28: ~5,5 ВА/=5 Вт
ASEx580: ~5 ВА/=5 Вт | ||
Температура эксплуатации | −5…+60°C | |||
Степень защиты
| IP65 | |||
Класс изоляции соленоида
| Класс F | |||
Максимальная частота срабатывания | 5 Гц | |||
Наработка до отказа
| 12 000 000 циклов
| |||
Материал корпуса распределителя
| Анодированный алюминий | |||
Материал уплотнения | NBR |
Модель
| Присоединение | Пневматическая схема
| Габаритные размеры, мм |
Нормально закрытые с одной катушкой управления
| |||
РЭПВ-3211-18
| G⅛"

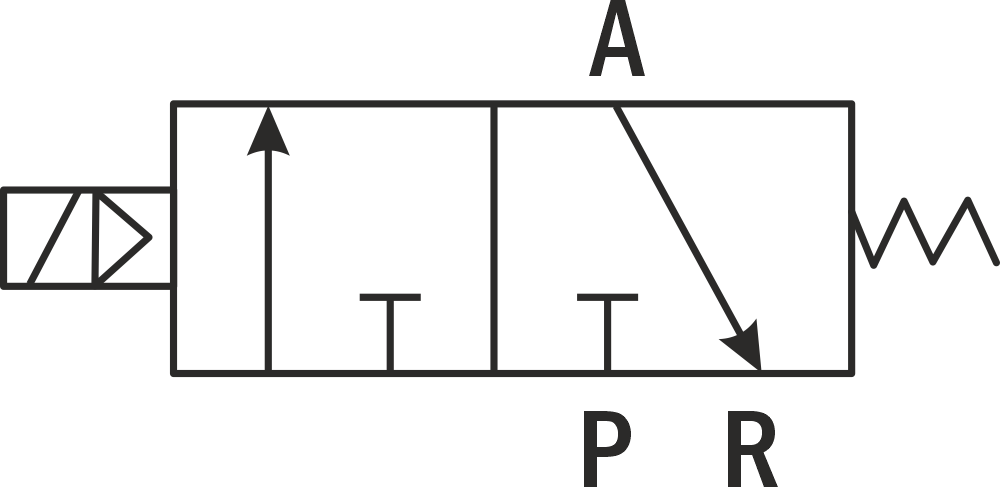

| ![]() P – порт питания А – рабочий порт R – порт выхлопа | 54×86×18 |
РЭПВ-3221-14 | G¼" | 67,5×109×22 | |
РЭПВ-3231-38 | G⅜" | 70×120×27 | |
РЭПВ-3241-12 | G½" | 75×141×34 |
Описание прибора:Для управления пневмоцилиндрами одностороннего действия используется пневмораспределитель РЭПВ-32, имеющий возможность коммутировать линии питания, потребителя и выхлопа. Такой распределитель обозначается как 3/2 (3-линейный, 2-позиционный). Это означает, что он имеет 3 канала ввода-вывода: вход (от источника воздуха), выход (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 2 возможных положения золотника.
В исходном положении порт питания P перекрыт, рабочий порт А соединен с портом выхлопа R. При подаче питания на катушку порт питания Р соединяется с рабочим портом А, а порт выхлопа R перекрывается. При снятии питания золотник возвращается в исходное положение.
Таблица соответствия аксессуаров:
Модель пневмораспределителя
| Модель плиты
| Модель постовой заглушки | Модель торцевой заглушки |
РЭПВ-3211-18 | ПМ-3218
| ЗП-3218 | ЗТР-18 |
РЭПВ-3221-14 | ПМ-3214
| ЗП-3214 | ЗТР-14 |
РЭПВ-3231-38 | ПМ-3238 |
| ЗТР-38 |
РЭПВ-3241-12 | ПМ-3212 |
| ЗТР-12 |
Габаритные размеры
|
![]() |
Модификация
| G
| A
| B
| C
| D1
| D2
| H1
| H2
| H3
|
РЭПВ-3211-18 | ⅛" | 86
| 18
| 27
| 3,3
| 3,1
| 21,5
| 15,5
| 16
|
РЭПВ-3221-14 | ¼" | 109
| 22
| 35
| 3,3
| 4,3
| 26,5
| 16,3
| 22,5
|
РЭПВ-3231-38 | ⅜" | 120
| 27
| 40
| 4,3
| 4,3
| 32,5
| 20
| 25
|
РЭПВ-3241-12 | ½" | 141
| 34
| 50
| 4,3
| 4,3
| 42,5
| 24,5
| 36
|
Модификация
| J1
| J2
| K1
| K2
| L
| M
| N
| P1
| P2
| Q
| S
| T |
РЭПВ-3211-18 | 1
| 2
| 13
| 19
| 13
| 54
| 32,5
| 12
| 21
| 2,5
| 7,5
| 54 |
РЭПВ-3221-14 | 1,5
| 0
| 12,5
| 30
| 17
| 67,5
| 40,5
| 15
| 25
| 3
| 8,2
| 70 |
РЭПВ-3231-38 | 2
| 2
| 15
| 35
| 20
| 70
| 40,5
| 17,5
| 30
| 2,4
| 10,5
| 81 |
РЭПВ-3241-12 | 2
| 0
| 18,5
| 48
| 27
| 75
| 40,5
| 18,5
| 48
| 4
| 13,5
| 102 |
